Порядок виконання роботи.

1. Вивчивши попередньо теоретичне обґрунтування принципів горіння електричної дуги й конструкцію лабораторної установки, зібрати схему (рис.1.210) і підключити до неї осцилограф. Дуговий проміжок установити максимальним.

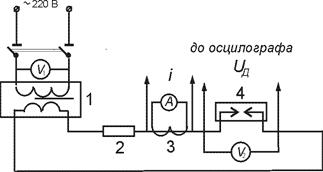

Рис. 1.210.

Схема дослідження електричної дуги: 1 - зварювальний трансформатор; 2 - регулювальний реостат; 3 - трансформатор струму (I_Н = 200 А); 4 - пристрій з регульованим дуговим проміжком.

2. Після перевірки схеми викладач подає напругу на схему і запалює дугу, змінюючи дуговий проміжок.

3. Перемалювати на кальку осцилограми струму і напруги дугового про­міжку, попередньо записавши покази вольтметра V₂ і амперметра А.

4. Записати показання приладів, змінюючи дуговий проміжок від мінімального (загоряння дуги) до максимального (гасіння дуги). Описати характер змінювання процесу горіння дуги, відображеного осцилографом.

Питання для самоконтролю

1. Причини виникнення клектричної дуги (електричного розряду).

2. Назвіть форми вимкнення електричного ланцюга. При яких умовах виникає та чи інша форма?

3. На які складові поділяється напруга дуги?

4. Які умови стійкого горіння дуги?

5. Охарактеризуйте фізичні процеси, що протікають в діелектрику під час горіння в ньому електричної дуги.

6. Назвіть умову гасіння дуги постійного струму. Перелічіть методи її досягнення.

7. Охарактеризуйте процеси, що виникають при згасінні дуги (відновлюванна напруга)

8. В чому особливості горіння і гасіння дуги змінного струму.

9. Процеси, що здійснюються при проходженні струму електричної дуги через «0».

10. Яку умову повинен забезпечити вимикач для успішного вимкнення ланцюга?

11. Перелічіть і охарактеризуйте способи гасіння дуги в вимикачах. Яким чином в кожному з них досягається умова гасіння дуги?

12. Чим відрізняються поняття напруга дуги і напруга дугового проміжку?

13. Як на процес гасіння дуги впливає струм в дузі?

14. Як на процес гасіння дуги впливає напруга мережі?

15. Як на процес гасіння дуги впливає cosφ?

16. Як впливає опір 2 (рис. 1.21) на процесс горіння і гасіння дуги подовженгням?
