ПРОХІДНІ СВІТЛОФОРИ

5.5.1. Прохідними світлофорами на ділянках, обладнаних автоблокуванням з тризначною сигналізацією, подаються сигнали:

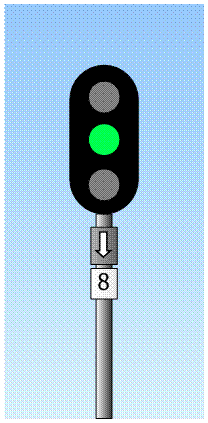

один зелений вогонь– «Дозволяється рух із встановленою швидкістю; попереду вільні дві або більше блок-ділянки» (рис. 5.35);

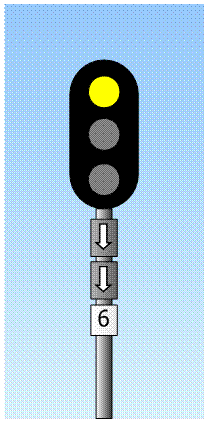

один жовтий вогонь– «Дозволяється рух з готовністю зупинитися; наступний світлофор закритий» (рис. 5.36);

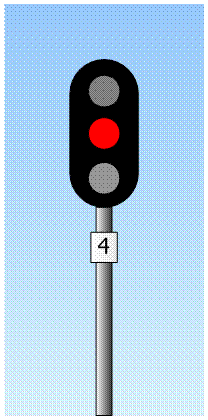

один червоний вогонь– «Стій! Забороняється проїжджати сигнал» (рис. 5.37).

Рисунок 5.35	Рисунок 5.36	Рисунок 5.37

5.5.2. На ділянках, обладнаних автоблокуванням з чотиризначною сигналізацією, прохідними, вхідними, маршрутними по головній колії та вихідними світлофорами подаються сигнали:

один зелений вогонь– попереду вільні три і більше блок-ділянки (рис. 5.38);

один жовтий і один зелений вогні– попереду вільні дві блок-ділянки (рис.5.39);

один жовтий вогонь– попереду вільна одна блок-ділянка;

один червоний вогонь– «Стій! Забороняється проїжджати сигнал» (рис. 5.40).

Рисунок 5.38	Рисунок 5.39	Рисунок 5.40

5.5.3. На ділянках, обладнаних автоблокуванням з тризначною або чотиризначною сигналізацією, на прохідних світлофорах, розміщених перед вхідними світлофорами (передвхідних), застосовуються, крім того, сигнали:

один жовтий мигаючий вогонь–«Дозволяється рух із встановленою швидкістю; вхідний світлофор відкритий і вимагає проходження його із зменшеною швидкістю; поїзд приймається на бокову колію станції» (рис. 5.41);

Рисунок 5.41

один зелений мигаючий вогонь–«Дозволяється рух із встановленою швидкістю; вхідний світлофор відкритий і вимагає проходження його із швидкістю не більше 80 км/год; поїзд приймається на бокову колію станції» (рис. 5.42).

Рисунок 5.42

На щоглі передвхідного світлофора встановлюється оповіщувальна табличка зі світловідбивачами на ній (рис. 5.41 і 5.42).

5.5.4. На ділянках, обладнаних напівавтоматичним блокуванням, прохідними світлофорами, які одночасно являються вхідними і вихідними для колійного поста, подаються сигнали:

один зелений вогонь– «Дозволяється рух із встановленою швидкістю; перегін до наступної станції (колійного поста) вільний» (рис. 5.43);

один червоний вогонь– «Стій! Забороняється проїжджати сигнал» (рис. 5.44).

Рисунок 5.43	Рисунок 5.44

5.5.5. На ділянках, обладнаних автоблокуванням з тризначною сигналізацією, на світлофорі (вхідному, маршрутному, вихідному чи прохідному), що огороджує на головній колії маршрут чи блок-ділянку, довжиною менше потрібної гальмової путі, встановлюється світловий покажчик білого кольоруу вигляді двох вертикальних стріл(див. рис. 5.36), а на попереджувальному до нього світлофорі – такий же покажчику вигляді однієї стріли(див. рис. 5.35).

В погаслому стані світлові покажчики зберігають своє сигнальне значення.
